Améliorer les prodits du marché
Philips DVP 720 SA
Dernière révision juin 2009

Side view
Cliquer ici pour agrandir l'image

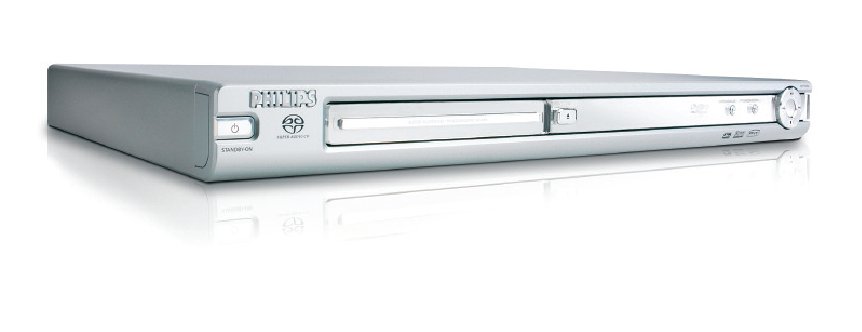

Le DVP 720 SA
  Le DVP 720 SA à été commercialisé par Philips™ en mai 2004. Pour un prix très abordable (<150€) il permet la lecture de tous les formats audio du marché (CD, DVD Audio, SACD).
La conversion numérique analogique est confiée à deux convertisseurs sigma-delta 24 bit 192kHz. Le AKM™ AK4382a pour la sortie stéréo et le Crystal™ CS4360 pour les sorties 5.1. Ces deux circuits sont précédés d'un module qui assure la conversion DSD en PCM.

Dirac output CS4360
CS4360 dirac output response
Dirac output AK4382
AK4382 dirac output response

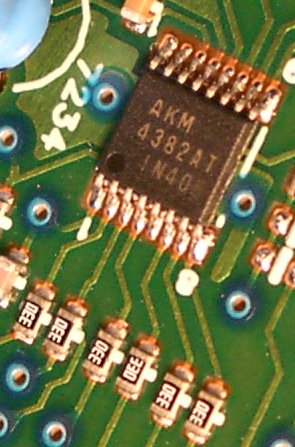

Detail on AKM4382
Cliquer ici pour agrandir l'image

AK4382 Data Sheets
CS4360 Data Sheets

Ecoute du produit
  Utilisé avec un convertisseur externe, le bloc optique offre une sortie numérique 48KHz constante !

  Coté analogique, les résultats son modestes, manque de grave, timbres pauvres, médium-aigue très en avant et brillant. L'alimenttion à découpage et les LM877 utilisée en sortie y sont pour beaucoup.
Si vous ne possédez pas de convertisseur externe, une amélioration de l'étage de sortie est nécessaire.

Format de sortie
  Le DVP 720 SA ne possédant pas de convertissuer DSD, il doit opérer une conversion sur signaux numériques, afin de convertir le flux DSD en PCM.

Table de correspondance entre les formats d'entrée et les formats envoyés aux convertissuers numériques analogiques.

Format d'entrée
Format à l'entrée du DAC
AK4382 pin
MCLK
AK4382 pin
BICK
AK4382 pin
LRCK
CDDA
PCM 16bit 44,1kHz

PCM 24 bit 44,1kHz
256fs
11,2896MHz

2,8MHz

44,1KHz

PCM 24 bit 88,2kHz
128fs
11,28MHz

5.64MHz

88,2KHz

PCM 24 bit 176,4kHz
64fs(?)
11,2896MHz

11,28MHz

176,4KHz
DVD Audio
PCM 24bit 192kHz

PCM 24 bit 48kHz
256fs
12,28MHz

3,07MHz

48KHz
SACD
DSD 1bit 2,8MHz

PCM 24 bit 88,2kHz
384fs
33,86MHz

5,64MHz

88,2KHz

Pour le DVD Audio et pour le SACD, les limites théoriques des 24bits 192kHz ne sont pas atteintes. Ces limitation sont elles techniques ou commerciales ?


Améliorations du produit

Elimination des vibrations
  Le DVP 720 SA est particulièrement sensible au sens de la prise secteur. Pour déterminer le bon sens, appareil en marche, promenez délicatement le dessus de votre main sur la capot. Changez ensuite le sens de la prise secteur et réitérez l'opération. Optez pour le sens dans lequel vous ressentez le moins de micro vibrations.

Détecter les vibrations
Détection des vibrations engendrées par le transformateur

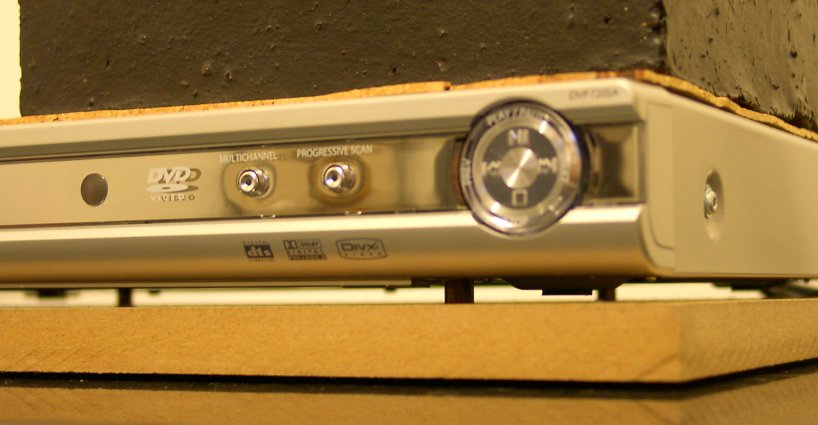

Détail du support
Détail du support du DVP
Cliquer ici pour agrandir l'image
