Gestion des vibrations - Octobre 2008, par Eric Juaneda
La gestion des vibrations sur les équipements audio est probablement la dernière mesure à laquelle on pense.
La plupart d’entre nous (dont je fais partie) posent simplement leurs équipements audio sur un meuble pour l’écouter.
C’est certainement la plus mauvaise solution que l’on puisse adopter. Gérer les vibrations améliore grandement
le rendu sonore. La gestion des vibrations mécaniques est aussi importance que l’électronique elle même.
Dans cet article je fourni une solution sans matériel onéreux ni ésotérique tels les pointes,
cônes ou matériaux spécifique : une recette simple pour obtenir le meilleur des équipements audio.
Quelle sera la différence après ?
La gestion des vibrations élimine les non linéarités et améliore les performances audio.
Les graves atteignent un niveau confortable, très propre et profond. C’est probablement le seul moyen
d’obtenir de l’extrême grave. Le médium reste très doux et détaillé. Tous les aspects métalliques et agressifs
sont effacés. L’espace sonore gagne en profondeur, tout gagne en naturel. Gérer les vibrations sur l’ensemble
des équipements audio améliore bien plus que vous ne pouvez l’imaginer !
|
|
Faq
|
J’ai un système audio très haut de gamme, est-il nécessaire de gérer les vibrations ?
Oui, sur les systèmes haut de gamme ou standard, grâce à une bonne gestion des vibrations, vous pouvez améliorer les qualités sonores probablement bien plus que vous ne pouvez l’imaginer.
J’ai des meubles spécialement étudiés pour l’audio, est il nécessaire de gérer les vibrations ?
Avoir des meubles spécialement étudiés pour l’audio est un bon point de départ. Vous pouvez aller encore plus loin en suivant les conseils de cet article.
J’ai des câbles de liaison premier prix, votre solution résous- t’elle les problèmes de non linéarité ?
Il n’est pas nécessaire d’avoir des cordons onéreux. Même après une bonne gestion des vibrations, les défauts introduits par des cordons de faible qualité peuvent être amplifiés ! Utilisez au moins des câbles moyens de gamme.
Je n’ai pas d’électroniques à tubes, est-il nécessaire de gérer les vibrations ?
Oui, grâce à une bonne gestion, vous pouvez améliorer les qualités sonores de tous les équipements audio, tubes, transistors, CD, Convertisseur, Tuner, Platine disque…
J’ai mis beaucoup de temps à choisir mes équipements et apprécie l’excellent résultat final. Ne vais pas détruire ce subtil équilibre pour aller vers un son trop standard ?
Avec la gestion des vibrations, votre système conserve son âme. Imaginez votre système proche du zéro défaut.
Mes équipements reposent sur des cônes (pointes), est il encore nécessaire de gérer les vibrations ?
Les cônes, pointes, comme les meubles spécialement étudiés pour l’audio, ne résolvent que partiellement les problèmes liés aux vibrations. Les pointes standard (cônes) génèrent des non linéarités. Le système décrit n’utilise pas de cônes.
Les électroniques à transistor sont insensibles aux vibrations parce qu’elles ne véhiculent qu’un signal électrique.
Comme tous les équipements audio, les électroniques à transistor sont affectées par les vibrations. Gérer les vibrations (conception mécanique) est aussi important que la conception du schéma électronique lui-même.
|
Test
|
Les tests pas à pas
Pour ce test, j’ai utilisé un préamplificateur Audio Research SP11. Ce préampli à lampes en deux
parties (alimentation séparée et étages préamplificateurs) est particulièrement sensible aux vibrations mécaniques
et possède un cordon d’alimentation particulièrement long. Ceci facilite la manipulation des éléments.
Le premier test a été appliqué seulement sur le bloc alimentation. Cette alimentation ne contient pas de lampes
(tubes).
|
|
|
Etape une, posez l’appareil sur le sol.
Le son est rempli de défauts, mais meilleur que simplement pose sur un mobilier standard.
|

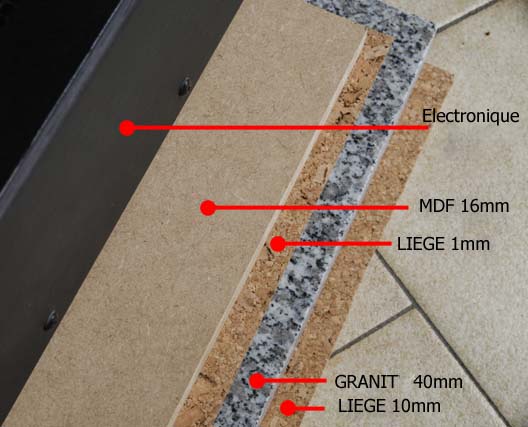

Etape deux, posez l’appareil sur une terre virtuelle (granit d’épaisseur 40mm) isolé des vibrations avec du liège épais (10 mm). Le granit possède une très haute densité. (48cm x 30cm – 11Kg).
Rendu sonore : le grave est extrêmement puissant et descends très bas, medium métallique avec colorations (voie de canard…).
|
|
|
Etape trois, placez un bois aggloméré de haute densité (MDF – 16mm à 22mm) sous l’appareil.
Rendu sonore : Cela adoucis l’aspect métallique and efface les colorations.
|
Etape quatre, , retirez les pieds. La totalité de l’appareil doit reposer sur l’agglo haute densité. Les pieds standards dégradent fortement le son.
Si vous ne pouvez, ou ne voulez retirer les pieds, vous pouvez réaliser des trous dans le MDF pour y glisser les pieds.
Rendu sonore : à cette étape, vous atteignez une qualité sonore difficilement imaginable. Les non linéarités ont disparues, et vous entendez un son doux agrémenté d’une multitude de détails.
|
|
|
Etape cinq, insérez une fine plaque de liège (1mm).
Rendu sonore : Cela adoucis les hautes fréquences et arrondi les basses.
|
ATTENTION : cette étape peut améliorer le son ou totalement le dégrader. Cela dépends de votre matériel. Confirmez par des tests d’écoute.
|
L’exemple de mon système,
- Lecteur Marantz CD94 à une fine plaque de liège,
- Convertisseur Wadia X64 pas de plaque,
- Préamplificateur SP11 pas de plaque,
- Alimentation du SP11 à une fine plaque de liège,
- Amplificateur Conrad-Johnson MV75 pas de plaque.
|
Etape six, liez tous les éléments entre eux avec de la ‘Patafix’ ou ‘Blu Tack’.
Il est facile et réversible de fixer l’électronique sur l’aggloméré haute densité et lier l’agglo au granit si vous n’utilisez pas la fine plaque de liège.
Rendu sonore : de nombreux détails apparaissent, l’espace sonore est profond.
Trous borgnes pour insérer les vis.
|
|
|
|
Conclusion
|
Une fois les vibrations gérées, vous découvrez la véritable sonorité de votre système.
Aucun équipement tel que des câbles de modulation, filtre secteur, ou conditionneur de réseau… ne peuvent
fournir meilleure amélioration. La gestion des vibrations n’améliore pas le son, elle évite sa dégradation.
C’est la seule solution que je connaisse qui permette d’obtenir de l’extrême grave.
Cette méthode utilise différents matériaux ayant des fréquences de résonnance différentes.
Un seul matériau mou ou rigide est incapable de fournir une gestion complète des vibrations,
mixer le dur et le mou est nécessaire. Appliquez cette technique sur tous vos équipements audio pour obtenir
un meilleur rendu, n’oubliez pas les accessoires tels filtre secteur ou alimentation externe, tout est important.
Après avoir géré les vibrations, vous pouvez aisément choisir et comparer des câbles de modulation, câbles secteur
et autres accessoires audio… Le résultat de la comparaison de deux accessoires ou équipements peut être totalement
différent avant ou après avoir appliqué la gestion des vibrations.
Cette méthode de gestion des vibrations n’est pas la seule, mais elle constitue un simple et très bon
point de départ.
Un pas de plus,
Après avoir géré les vibrations au dessous des appareils, vous pouvez gérer celles du dessus, en ajoutant des absorbeurs et du poids. Je ne propose pas ici de solution. Il faut simplement savoir que la gestion des vibrations n’a pas pour objectif les supprimer. Un excès de poids sur les appareils tue toute vie et musique.
|
|
Systèem audio complet
Marantz CD 94,
|
Wadia 1000, Digimaster X64, DAC,
Wadia Digimaster X32, DAC,
|
|
|
Audio Research SP11 - Preamplificateur,
Audio Research SP11 - Alimentation.
|
|
|
